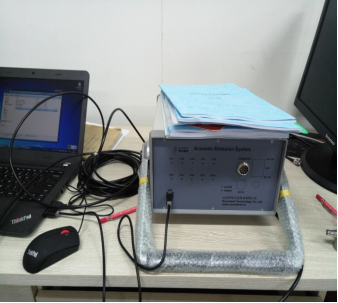

中文名称：飞机结构无损检测实验装置
英文名称：NondestructiveTesting Device forAircraft Structure
国别厂家：中国
仪器型号： KTDZ/SHDZ
购置日期：2016.09
所在单位：飞行学院
安置地点：工科楼1-113
技术指标：
包括结构应变网络检测系统装置、振动检测网络系统装置、超声波无损检测装置
1. 应变传感器：
定制CLBs应变片，传感器个数：30个；
2.信号调理器
配桥路连接器，测量范围：0~±30000με(1/4桥)、0~±15000με(半桥)、0~±7500με(全桥)低通滤波：每通道独立可选4阶低通滤波器，10Hz、100Hz、1kHz、Bypass(程控设置)；信噪比：20dB线性精度：±0.1% of FSR (max)；
桥路激励源：每通道独立高精度恒压源，可程控选设为1.25V、2.5V、5V或10V；带有输入短路保护，可自动恢复，适合长距离测量；程控增益： 1、2、5、10、100、200、500、1000、2000、5000、10000，每通道独立精度放大器；程控耦合：可程控选择性AC或DC耦合，高通的低端截止频率为0.2Hz；外形尺寸：273mm × 276mm ×50mm；
应用范围：针对飞机结构中的机翼、起落架、尾翼建立仿真模型结构体应变检测建模反演，对飞行器结构健康状态实时监测和疲劳损伤评估；具有实时曲线（分离和重叠）和数据表格显示功能，同时配备专门故障类型分类处理软件包，可实时监测飞机结构的振动情况，可为研究飞行器外部冲击、发动机故障定位和评估算法提供数据支撑，并通过软件算法实现冲击定位、故障识别和评估功能；
